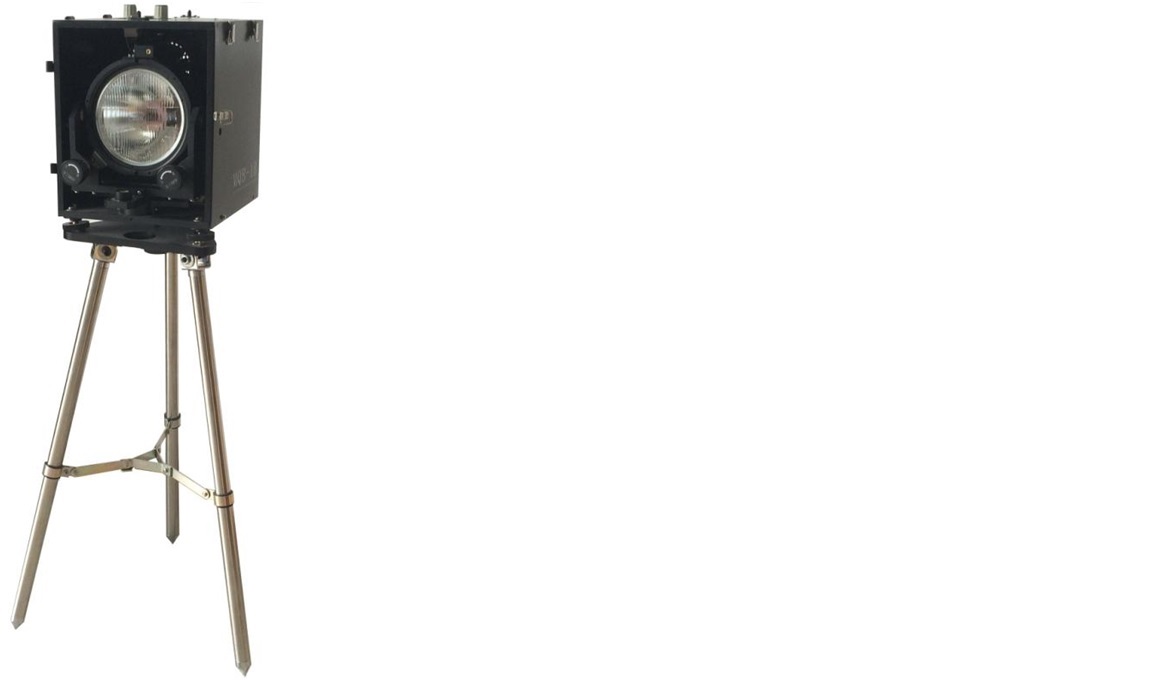

MQB-1B机动车前照灯检测仪校准器
● MQB-1B型机动车前照灯检测仪校准器装有标准光源，带有水平和垂直精密旋转机构的装置，由标准光源、激光器、直流稳压电源及电压表、水平和垂直角度旋转机构、水平调整机构和找正机构等部分组成。其工作原理是通过调节电压稳压调压装置和水平、垂直角度旋钮，使校准器发出一束已知发光强度和光轴角的远光光束或激光束，以实现对前照灯检测仪的发光强度、光轴偏移角及近光明暗截止线转角进行检定。
技术参数如下:
|
发光强度 |
（50×102～800×102）cd |
|
|
光轴偏转角度 |
上3°～下3°，左3°～右3° |
|
|
发光强度的示值误差 |
不大于±4% |
|
|
发光强度的重复性 |
不大于1% |
|
|
发光强度的稳定性 |
在10 min内的变化率不超过1% |
|
|
校准器光分布的对称性 |
不超过10% |
|
|
光轴角的零位示值误差 |
不大于±5′ |
|
|
光轴角的示值误差 |
不大于±5′ |
|
|
光轴角转动机构的空程误差 |
不超过3′ |
|
|
重调水平调整机构光轴变化 |
不超过3′ |
|
|
工作条件 |
产品规格 |
||
|
环境温度 |
(-5～40)℃ |
消耗功率 |
额定：200W |
|
相对湿度 |
≤90% |
外型尺寸 |
327×252×341（长×宽×高） |
|
电源电压 |
AC(220±22)V |
重量 |
主机：20 kg； 三脚架：10kg |
|
电源频率 |
(50±1)Hz |
包装 |
主机运输箱：360×300×380 |
|
存储温度 |
长期存储：-20℃～50℃ （-40℃～70℃不超过72h） |
三脚架木箱：700×200×180 |
|
